Varför välja Precision Power Distribution för ett datacenter?

Ett datacenter kan ha en hälsosam UPS, bra PDU:er i rack och inga aktiva larm – upptäck sedan en hårt belastad grenkrets under en utbyggnad, en brytarutlösning efter ett underhållsbyte eller ett energianvändningsproblem som ingen kan tilldela ett skåp. Den svaga punkten är ofta inte generering eller reservkraft. Det är distributionslagret mellan källan och IT-racken.

Det korta svaret: väljPrecisionskraftfördelningnär du behöver se, larma på och hantera ström på skåp- och grenkretsnivå snarare än att behandla distributionen som en passiv elpanel. Den sikten hjälper operatörer att hitta lastobalans tidigare, planera tillgänglig kapacitet med bättre bevis och isolera fel utan att gissa vilka nedströmskretsar som påverkas.

Välj precisionsfördelning när skåpet – inte bara racket – måste exponera lastrisk och energianvändning

Ett konventionellt distributionsskåp levererar el. Ett intelligent kraftfördelningsskåp rapporterar också vad som händer med det. Den skillnaden är viktig när ett serverrum har tillräckligt med kretsar, skåp, hyresgäster eller ändrade arbetsbelastningar så att ett kalkylblad och enstaka mätaravläsning inte längre berättar hela historien.

Precisionsfördelningsskåp placerar övervakning vid den punkt där en källa är uppdelad i utgående kretsar. Ström, spänning, effekt, energi, brytartillstånd och larmförhållanden kan samlas in i skåpet och, där det är konfigurerat, per gren. Istället för att lära sig om en överbelastad krets efter att en brytare öppnat, kan ditt team ställa in drifttrösklar och undersöka en stigande belastning innan det blir ett avbrott.

Fördelen är inte bara mer data. Det är användbar ansvarighet. Energiövervakning på skåpnivå kan hjälpa till att skilja ett laddat skåp från ett som bara verkar laddat på grund av en bred avläsning på rumsnivå. Information på grennivå gör också kapacitetsdiskussioner mer disciplinerade: operationer kan granska det faktiska kretsbeteendet innan ett nytt rack godkänns, snarare än att förlita sig på antaganden om namnskylten.

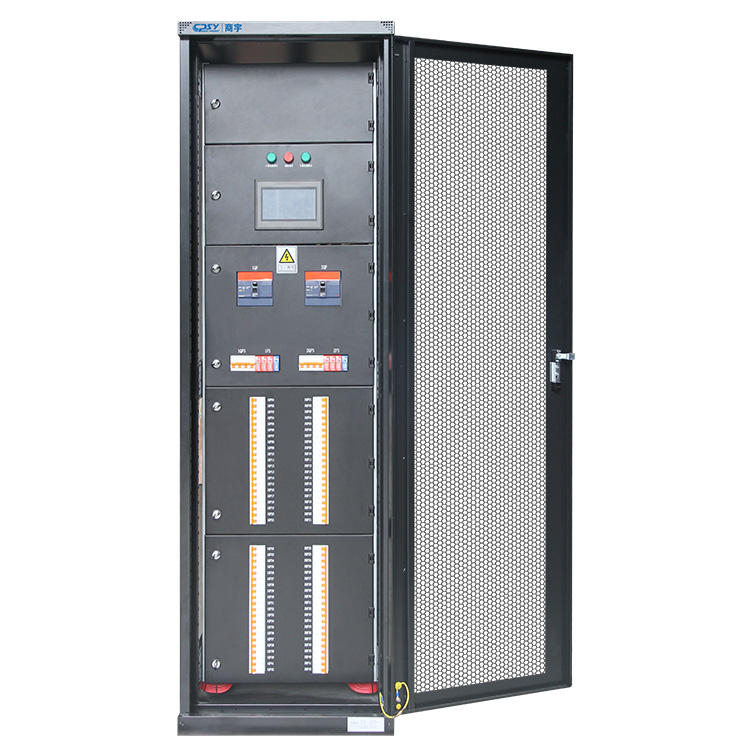

CPSY positionerar sinprecisionskraftfördelningsskåpsom terminaldistributionsutrustning för datacenter och datorrum. Dess angivna konfigurationer inkluderar konfigurerbara grenkretsar, grenövervakning, larm, en 7-tums pekskärms-HMI och Modbus-kommunikation. Dessa funktioner är bara användbara om de är korrekt driftsatta och granskas av någon. En pekskärm ersätter inte larmägande, baslinjemätningar eller en förändringskontrollprocess.

Hur intelligent filialövervakning stöder snabbare, bättre informerad kraftdrift

Filialövervakning fungerar eftersom den begränsar sökområdet. En källnivåmätare kan bekräfta att en UPS-utgång eller -skåp bär mer belastning än förväntat. Den kan inte nödvändigtvis visa vilken utgående krets som ändrats, om en fas bär oproportionerlig ström eller om en viss gren närmar sig sin driftsgräns. Data per bransch ger operatören en praktisk plats att börja.

Det är viktigt under tre gemensamma evenemang. Först en kapacitetsbegäran: anläggningsteamet kan granska det avsedda skåpet och dess tillgängliga kretsar innan de godkänner utrustning. För det andra, ett brytarlarm: personalen kan identifiera den drabbade grenen och dess tilldelade belastningar utan att öppna ett strömförande skåp bara för att undersöka. För det tredje, en effektivitetsgranskning: energidata kan jämföras mellan skåp, zoner eller kundtilldelningar där mätplanen stödjer det.

Fjärrkommunikation är en del av driftvärdet. Modbus kan överföra vald skåpinformation till ett byggnadsledningssystem, DCIM-plattform eller platsövervakningssystem, förutsatt att integratören kartlägger register, namnger punkter konsekvent och testar larmbeteende. Ett skåp HMI är värdefullt vid utrustningen, men det räcker inte för en släckningsanläggning. Omvänt är central övervakning inte ett skäl att utelämna lokal indikation; tekniker som arbetar framför skåpet behöver tydlig status under underhållet.

Det finns en gräns. Elektrisk övervakning rapporterar elektriska tillstånd, inte serverapplikationens hälsa. Den kan inte heller kompensera för felaktiga kretsetiketter, odokumenterade rörelser eller en dåligt utformad nedströmstopologi. Bra data blir snabbt missvisande om schemat som byggts är fel.

Där precisionskraftfördelning ger det största operativa värdet

Avkastningen är starkast där kraften ändras ofta, stilleståndstiden medför en verklig kostnad eller ett team måste försvara kapacitetsbeslut för mer än en intressent. Finansiella, telekommunikations-, företags- och statliga datorrum passar alla in i det mönstret, vilket är anledningen till att de är vanliga applikationer för denna utrustningsklass.

AI-tillväxt och IT-belastningar med hög densitet gör synlighet på branschnivå till ett planeringskrav

AI och andra datortunga implementeringar kan ändra ett rums belastningsprofil snabbare än traditionell företags-IT. Nya rack med hög densitet kan komma i kluster, och den praktiska begränsningen är ofta en viss distributionsväg, inte den totala verktygstjänsten. Avläsningar av skåp och grenar hjälper till att avslöja var kraften redan är koncentrerad och var ny utrustning skulle skapa en ojämn börda.

Detta är inte ett argument att alla rum behöver samma arkitektur. Vissa anläggningar kommer att behöva förändringar uppströms, fler skåp eller en reviderad racklayout innan ytterligare belastning kan accepteras. Precisionsövervakning gör det beslutet synligt tidigare. Det skapar ingen kapacitet som den elektriska designen aldrig gav.

UPS-stödda serverrum behöver ett tydligt, övervakningsbart distributionslager mellan källa och rack

En UPS skyddar en kritisk källväg, men operatörerna måste fortfarande förstå hur den skyddade utmatningen delas upp. Ett övervakningsbart skåp mellan UPS och racklagret hjälper till att koppla källkapaciteten till den faktiska nedströmsförbrukningen. Under en förbikopplingsplan för underhåll eller en granskning av avbrott är det förhållandet mycket lättare att dokumentera när kretsar, skåpbelastningar och larm är synliga i ett distributionslager.

CPSY listar kapacitetsalternativ på 20–300 kVA för sin precisionsfördelningsskåpkategori, tillsammans med flera alternativ för märkspänning och ingångsström. Du bör behandla dessa intervall som en utgångspunkt, inte en urvalsgenväg. Det erforderliga uppströmssystemet, tillgänglig felström, nedströms belastningsplan och lokala elektriska krav bestämmer den lämpliga konfigurationen.

Precisionskraftfördelningsskåp kontra rack-PDU vs. konventionell panelbräda

Dessa produkter behandlas ofta som substitut. Det är de inte. Var och en betjänar en annan punkt i kraftkedjan, och ett väldesignat datacenter kan använda alla tre.

Vad en rack-PDU kan övervaka – och vad den inte kan ersätta på skåpnivå

En rack-PDU sitter nära IT-utrustning och kan tillhandahålla rack-, uttags- eller uttagsgruppmätning och omkoppling, beroende på dess design. Det är värdefullt för att identifiera förbrukning på enhetsnivå och kontrollera kärl. Den kan inte ersätta vyn på skåpets nivå av utgående matare och grenkretsförhållanden över flera rack. Det ger inte heller samma distributionsfunktion, brytararrangemang eller fysiska gränssnitt till uppströmskällan.

Om frågan är "Vilken server använder ström?" en rack PDU kan vara det bättre instrumentet. Om frågan är "Vilken skåpgren närmar sig sin gräns och vilken rackgrupp är nedströms?" ett precisionsfördelningsskåp är det mer relevanta lagret.

När en konventionell panelskiva ger distribution men inte tillräckligt med sikt

En konventionell panelskiva kan vara ett vettigt val för stabila utrymmen med lägre komplexitet där lokal eldistribution är huvudkravet och övervakning inte är operativt nödvändig. Det blir svårare att försvara sig i ett kritiskt rum när operatörer behöver filiallarm, energirapportering, fjärrstatus eller ett kontrollerat gränssnitt för kapacitetshantering.

Kostnadsavvägningen är verklig. Intelligenta skåp lägger till mätare, kommunikationshårdvara, konfigurationsarbete och idrifttagningskrav. Att köpa dessa funktioner för ett litet statiskt rum som aldrig kommer att övervakas är slöseri. Att köpa en baspanel för en föränderlig kritisk miljö kan bli dyrare senare, särskilt om eftermontering kräver stilleståndstid eller ett utbytesskåp.

Matcha samlingsskenas arkitektur, utgående kretsar, övervakningsgränssnitt och installationsförhållanden till projektet

Börja med det enradiga diagrammet, inte en skåpbroschyr. Bekräfta källarrangemang, spänning, jordningsmetod, krav på felbelastning och avsedd kritiskhet för nedströmsbelastningar. I amerikanska projekt är 208V-distribution vanligt i många IT-miljöer, men du måste matcha den faktiska webbplatsens arkitektur och utrustningsingångar snarare än att välja efter marknadsvana.

Samlingsskenas arkitektur förändrar diskussionen om motståndskraft och underhåll. CPSY erbjuder enkel- eller dubbelskenealternativ i denna produktkategori. Ett arrangemang med dubbla samlingsskenor kan stödja en design som behöver separata matningsvägar, men det är inte automatiskt redundant. Verklig redundans beror på hela systemet: oberoende uppströmskällor där så krävs, överföringsstrategi, nedströmsutrustning med lämpliga arrangemang med dubbla sladdar och disciplinerad kretstilldelning.

Ange utgående kretsar från en rack- och lastplan. Fråga vilka kretsar som behövs nu, vilka positioner som är reserverade, hur brytare identifieras och vilken granularitet för övervakning som krävs. Undvik att fylla på alla tillgängliga sätt dag ett bara för att skåpet har plats. Fysisk reservkapacitet, elektrisk reservkapacitet och övervakad reservkapacitet är inte samma sak.

Integration förtjänar lika stor uppmärksamhet. Definiera vilka värden som måste nå övervakningsplattformen, vem som äger larmtrösklar, vad som händer vid en kommunikationsförlust och hur etiketter matchar DCIM- eller BMS-punktnamn. Granska kapslingens dimensioner, tillträdesavstånd, kabelinföringsriktning, värmeförhållanden och serviceåtkomst innan skåpet når platsen. Ett kapabelt skåp kan fortfarande bli en dålig installation om ett bakre avslutningsområde blockeras av en vägg eller kabelränna.

För projekt som behöver konfigurerbar distribution och övervakning, granska de tillgängligaalternativ för strömfördelningsskåp för datacentermed elingenjören och driftsättningsteamet – inte bara inköpsteamet.

Checklista för distributionsskåp för datacenter: frågor om el, integration, hölje och efterlevnad att verifiera

• Elektrisk:Stämmer skåpet med platsspänningen, källans kapacitet, jordning, krav på felbelastning och det planerade antalet utgående kretsar? Är brytarklassificeringar och kretstilldelningar dokumenterade?
• Arkitektur:Är enkel eller dubbel samlingsskena lämplig för det faktiska enlinjediagrammet? Om motståndskraft hävdas, har hela vägen uppströms till rack granskats snarare än bara skåpet?
• Övervakning:Vilka skåp och grenmått krävs? Är larm, händelseposter, lokal HMI-åtkomst och Modbus-punkter definierade före driftsättning?
• Integration:Kommer BMS, DCIM eller platsövervakningsplattform att få användbara, namngivna punkter – inte bara en allmän kommunikationsanslutning? Vem testar larm för förlust av kommunikation?
• Installation:Är dimensioner, vikt, golvbelastning, fram- och bakåtkomst, kabelgenomföring, omgivningsförhållanden och underhållsavstånd bekräftade mot rummets layout?
• Efterlevnad:Vilka listor, certifieringar och godkännanden av lokala koder krävs av den myndighet som har jurisdiktion och projektspecifikationen? Anta inte att en certifiering som anges i en tillverkares sortiment gäller för alla konfigurerade skåp. Verifiera dokumenten för den exakta enheten.
• Support och register:Kommer du att få ett enradsdiagram, kretsschema, inställningspost, kommunikationskarta och as-built-etiketter? Dessa dokument avgör om precisionskraftfördelningen förblir användbar efter att driftsättningsteamet lämnar.

A grenövervakat elfördelningsskåpfår sin plats när teamet kommer att använda dessa svar för att driva anläggningen med färre antaganden.
